Trzpień Schöck LD w projektowaniu szczelin dylatacyjnych

Szczeliny dylatacyjne to niezbędny element konstrukcji każdego budynku. Aby były dobrze zaplanowane i wykonane, wymagają wielu skomplikowanych obliczeń. Z pomocą przychodzi program obliczeniowy firmy Schöck, umożliwiający precyzyjne zaprojektowania szczelin dylatacyjnych z użyciem nowego trzpienia typu LD.

Pod wpływem wahania temperatury betonowe elementy konstrukcyjne ulegają kurczeniu, pęcznieniu i pełzaniu. W wyniku tych zmian powstają znaczne obciążenia wynikające z naprężeń,, mogą również powodować uszkodzenia konstrukcji budynku. Dzięki szczelinom dylatacyjnym, które pozwalają na swobodne odkształcenia elementów, ryzyko powstawania rys i innych szkód budowlanych jest minimalne. Jednak elementy konstrukcje w obrębie dylatacji wymagają podparcia, np. przez konsole, ściany nośne czy podpory. Rozwiązanie te wymagają żmudnego zbrojenia i deskowania oraz znacznie wydłużają proces budowy. Ponadto dodatkowe elementy zajmują przestrzeń. Aby uniknąć tych niegodności wystarczy zastosować trzpienie LD firmy Schöck. Dzięki nim możliwe stworzenie szczelin dylatacyjnych bez konieczności stosowania podwójnych podpór i konsoli. Co ważne, wykonanie szalunku jest szybkie i łatwe.

Trzpienie LD – większa nośność

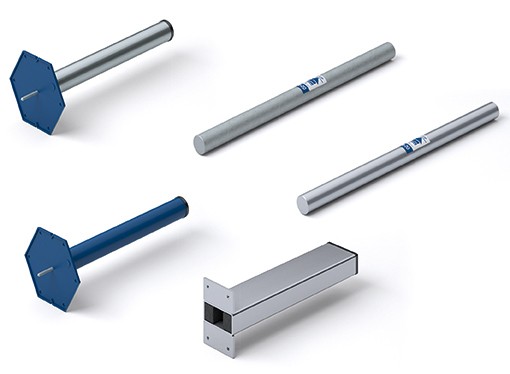

Nowy trzpień LD od firmy Schöck wykonany jest ze stali ocynkowanej lub nierdzewnej o wysokiej wytrzymałości. Można stosować go wewnątrz budynku lub – w wersji nierdzewnej – na zewnątrz. Wykorzystanie stali nierdzewnej umożliwiło stworzenie trzpienie o mniejszej średnicy oraz zwiększenie jego nośności o ponad 150% w porównaniu z poprzednimi rozwiązaniami firmy. Trzpień LD jest pierwszym produktem tego typu w Europie, który otrzymał europejską ocenę techniczną ETA-16/0545 oraz ma klasę odporności ogniowej R120.

Szczeliny dylatacyjne dobrze zaprojektowane

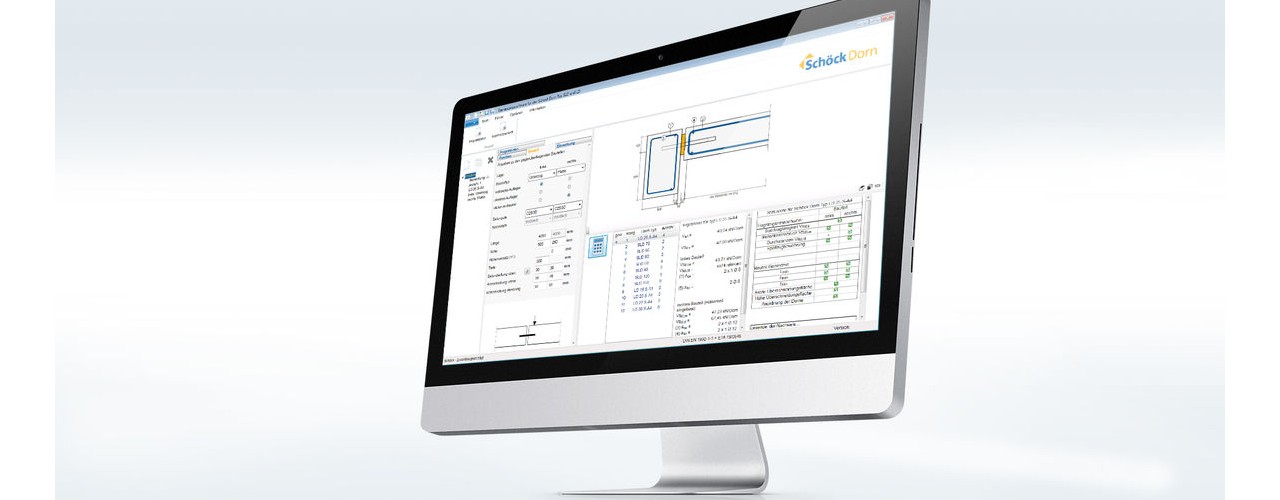

Firma Schöck chcąc ułatwić projektantom i konstruktorom pracę, stworzyła program obliczeniowy dedykowany trzpieniom LD. Umożliwia on wykonanie obliczeń dla różnych przypadków zastosowania, np. połączeń płyta-płyta, płyta-podciąg czy płyta-ściana. Ponadto wskazuje optymalne rozwiązania, które spełniają dane wymagania – Schöck typu LD do małych i średnich obciążeń lub Schöck typu SLD do tych największych. Program automatycznie ustala ilość i odległość trzpieni dla konkretnych sytuacji konstrukcyjnych – wystarczy wprowadzić takie dane jak: rodzaj połączenia, klasa betonu, wymiary elementów oraz maksymalna szerokość szczeliny. Dodatkowo wynik przedstawiany jest w formie graficznej przedstawiającej schemat szczeliny i może być przeniesiony do formatu dxf. Wszystkie obliczenia wykonywane są zgodnie z aprobatą oraz normą PN EN 1992-1-1 (EC2).

Pełna dokumentacja

Firma Schöck udostępniła na swojej stronie internetowej obszerną dokumentację techniczną. Znajdują się tam specyfikacja trzpieni dylatacyjnych LD, a także ogólne informacje dotyczące dylatacji, projektowania szczelin dylatacyjnych, rodzajów połączeń, jak również wskazówki konstrukcyjne oraz instrukcja do bezpłatnego programu obliczeniowego dostępnego na stronie www.schock.pl. Dokumentację techniczną możemy pobrać z witryny internetowej producenta lub bezpłatnie zamówić egzemplarz drukowany poprzez formularz zamówienia.
